- OEZ – Jistič LTN-6B-3
OEZ – Jistič LTN-6B-3
- Kompletní specifikace
- Hodnocení 1
- Komentáře 0
- Související zboží6
- OEZ – Jistič LTN-6B-3Skladem více než > 5 ks599 Kč/ ks495,04 Kč bez DPH

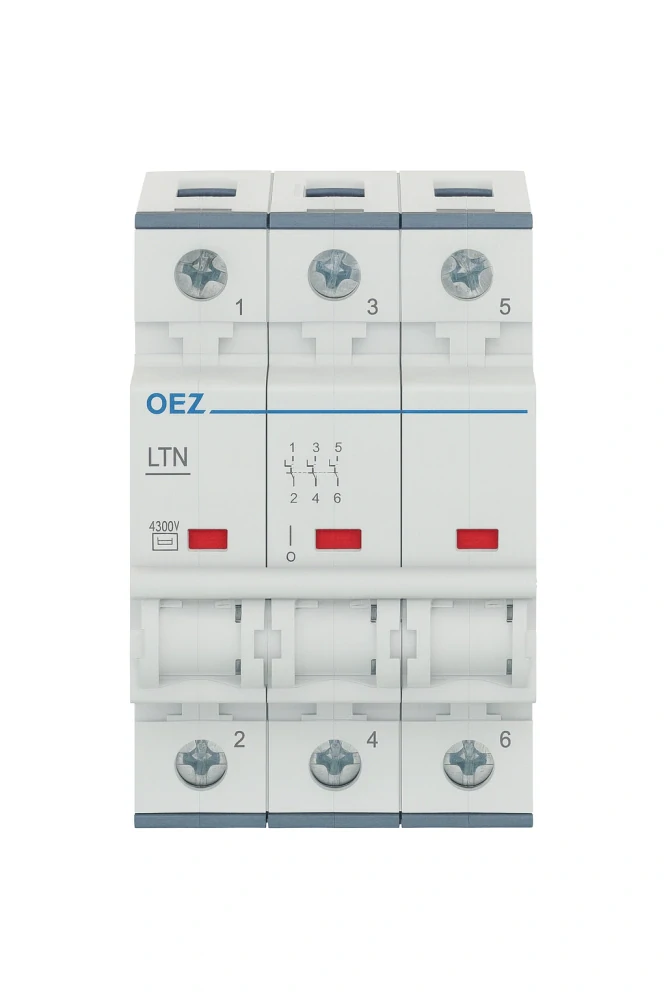

Třípólový jistič OEZ LTN-6B-3 z modulární řady Minia LTN jistí tři póly a má jmenovitý proud 6 A s vypínací charakteristikou B. Jmenovité pracovní napětí je AC 230/400 V a DC 216 V, jmenovitá zkratová schopnost 10 kA při AC 230 V a jmenovitá mezní zkratová vypínací schopnost 35 kA při 230 V. Objednací kód OEZ:41768, EAN 8590125417682.
Technické parametry
| Parametr | Hodnota |
|---|---|
| Jmenovitý proud | 6 A |
| Vypínací charakteristika | B |
| Typ napětí | AC/DC |
| Jmenovité pracovní napětí AC | 230/400 V |
| Jmenovité pracovní napětí DC | 216 V |
| Min. jmenovité napětí AC | 24 V |
| Max. jmenovité napětí AC | 250/440 V |
| Min. jmenovité napětí DC | 24 V |
| Max. jmenovité napětí DC | 72 V |
| Jmenovitá zkratová schopnost / AC 230 V | 10 kA |
| Jmenovitá mezní zkratová vypínací schopnost / 230 V | 35 kA |
| Jmenovité izolační napětí | AC 250/440 V |
| Jmenovitý kmitočet min. | 50 Hz |
| Jmenovitý kmitočet max. | 60 Hz |
| Elektrická trvanlivost | 10000 cyklů |
| Kategorie přepětí | III |
| Počet jištěných pólů | 3 |
| Současně spínaný N vodič | NE |
| Třída omezení energie | 3 |
| Možnost dalšího zařízení | ANO |
| Krytí | IP20 |
| Počet modulů | 3 |
| Počet pólů | 3 |
| Stupeň znečištění | 2 |
| Montáž | na DIN lištu |
| Mechanická trvanlivost | 10000 cyklů |
| Šířka (netto) | 52,8 mm |
| Výška (netto) | 89,8 mm |
| Hloubka (netto) | 80,3 mm |
| Hmotnost (netto) | 0,467 kg |
| Připojovací průřez Cu (plný) min. | 0,75 mm² |
| Připojovací průřez Cu (plný) max. | 35 mm² |
| Teplota okolí min. | -25 °C |
| Teplota okolí max. | 55 °C |
| Klimatická odolnost | 6 cyklů |
| Objednací kód | OEZ:41768 |
| EAN | 8590125417682 |
Použití a kompatibilita
Jištěné jsou tři póly, současně spínaný N vodič přístroj nemá. Vypínací charakteristika B znamená okamžitou spoušť v rozsahu 3 až 5násobku jmenovitého proudu. Vhodnost jističe pro konkrétní obvod je nutné ověřit podle velikosti a délky rozběhového proudu, impedance smyčky a požadované doby odpojení. Jmenovité pracovní napětí DC 216 V je trojnásobkem maximálního jmenovitého napětí DC na pól, které činí 72 V; pro použití v DC obvodu je nutné dodržet počet sériově zapojených pólů, polaritu a schéma zapojení předepsané výrobcem OEZ.
Montáž
Jistič se montuje na DIN lištu podle ČSN EN 60715 a zabírá tři moduly o celkové šířce 52,8 mm. Svorky jsou určeny pro plný měděný vodič o průřezu 0,75 až 35 mm². Krytí IP20 znamená, že přístroj patří do rozvodnice nebo rozváděče.
Bezpečnostní upozornění
Výrobek je určen k zabudování do elektrického rozvodu. Montáž, připojení, údržbu i demontáž smí provádět pouze osoba s odbornou způsobilostí v elektrotechnice podle zákona č. 250/2021 Sb. a nařízení vlády č. 194/2022 Sb. Před každým zásahem odpojte zařízení od napětí a ověřte beznapěťový stav. Postupujte podle návodu výrobce a ČSN 33 2000.
