ETI – Válcová pojistková vložka CH22x58 gG 100A/500V, 22 × 58 mm, 1 ks
- Novinka
- Novinka
- Kompletní specifikace
- Hodnocení 0
- Komentáře 0
- ETI – Válcová pojistková vložka CH22x58 gG 100A/500V, 22 × 58 mm, 1 ksSkladem více než > 5 ks49 Kč/ ks40,50 Kč bez DPH
Stav zboží: Nové.
Nový, nepoužitý výrobek v původním balení.
Záruka 24 měsíců.Jak posuzujeme stav zboží.

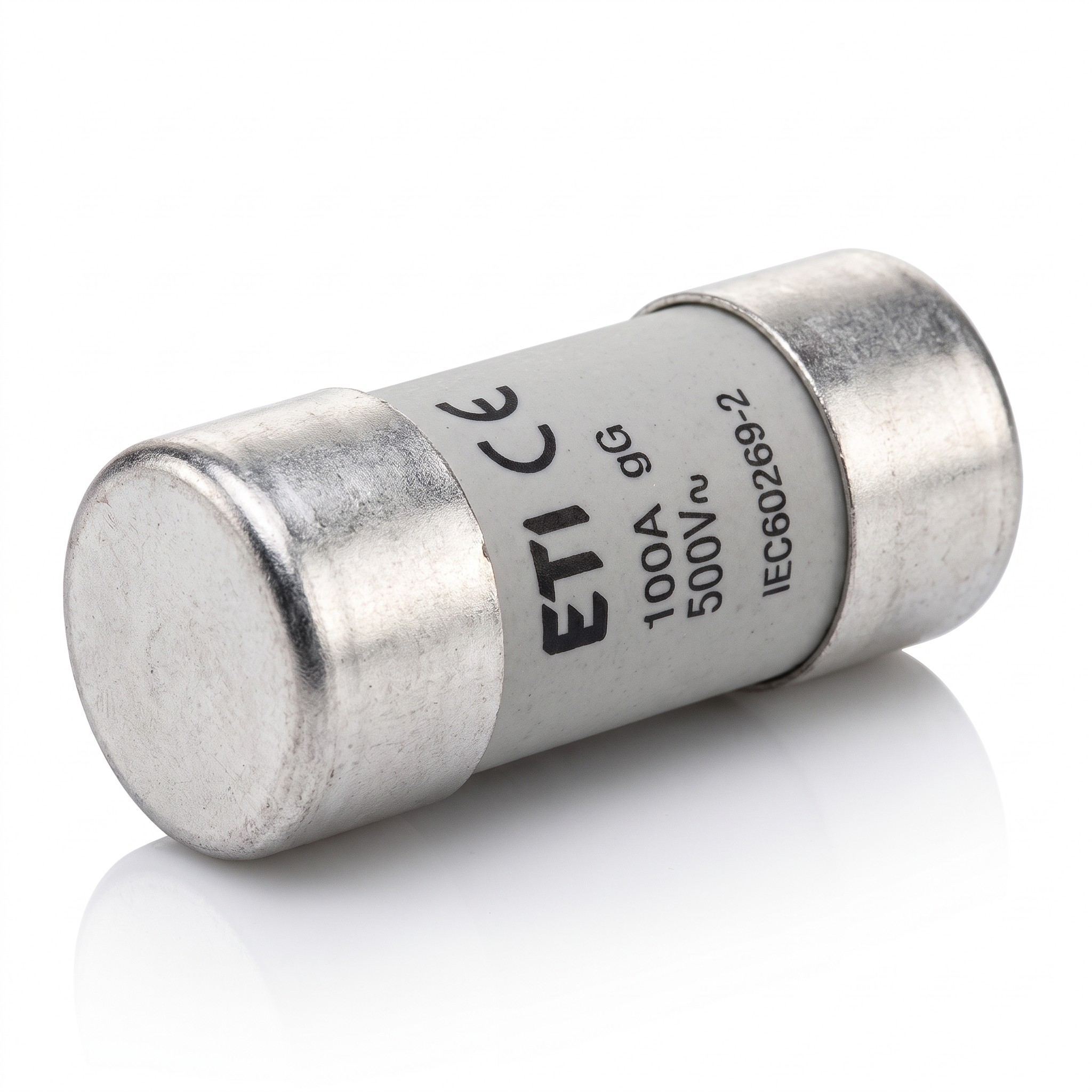

ETI CH22x58 gG 100A/500V – válcová pojistková vložka 22 × 58 mm, 100 A, gG
ETI CH22x58 gG 100A/500V (ETI kód 002640025, EAN kusu 3838895581536) je válcová pojistková vložka nízkého napětí velikosti 22 × 58 mm s jmenovitým proudem 100 A a charakteristikou gG. Jmenovité střídavé napětí je 500 V, vypínací schopnost 120 kA a ztrátový výkon 9,5 W. ETI ji určuje k jištění kabelů a uvádí normy IEC 60269-1 a IEC 60269-2. Nabídka platí pro 1 kus.
Klíčové vlastnosti
- Velikost: válcová vložka CH 22 × 58 mm.
- Jmenovitý proud: 100 A, charakteristika gG.
- Napětí a vypínací schopnost: 500 V AC, 120 kA.
- Ztrátový výkon: 9,5 W.
- Normy: IEC 60269-1 a IEC 60269-2.
Kam se přístroj hodí
Válcová vložka gG chrání kabely a vedení před přetížením i zkratem. Vkládá se do odpínače nebo pojistkového spodku pro válcové vložky velikosti 22 × 58 mm; jmenovitý proud 100 A a napětí 500 V AC musí odpovídat jištěnému obvodu a pojistkovému spodku.
Technické parametry a montáž
Vložka měří 22,2 × 58 mm a váží 52 g. Vyměňuje se jen v odpojeném obvodu, vždy za vložku stejné velikosti, jmenovitého proudu a charakteristiky. Před vložením ověřte, že pojistkový spodek nebo odpínač je pro velikost 22 × 58 mm a proud 100 A určen.
Kompletní specifikace
| Parametr | Hodnota |
|---|---|
| Výrobce | ETI |
| Typ | CH22x58 gG 100A/500V |
| Objednací číslo (ETI kód) | 002640025 |
| EAN (kus) | 3838895581536 |
| Druh | válcová pojistková vložka nízkého napětí |
| Typ vložky | CH |
| Velikost | 22 × 58 mm |
| Jmenovitý proud | 100 A |
| Jmenovité napětí AC | 500 V |
| Vypínací charakteristika | gG |
| Vypínací schopnost AC | 120 kA |
| Ztrátový výkon | 9,5 W |
| Použití | jištění kabelů |
| Normy | IEC 60269-1, IEC 60269-2 |
| Rozměry kusu (š × v × h) | 22,2 × 58 × 22,2 mm |
| Hmotnost kusu | 52 g |
Časté dotazy
Jakou velikost vložka má?
Jde o válcovou vložku CH 22 × 58 mm.
Na jaké napětí je vložka určena?
Jmenovité střídavé napětí je 500 V, vypínací schopnost 120 kA.
Kolik kusů dostanu?
Jeden kus pojistkové vložky.
Bezpečnostní upozornění
Výrobek je určen k zabudování do elektrického rozvodu. Montáž, připojení, údržbu i demontáž smí provádět pouze osoba s odbornou způsobilostí v elektrotechnice podle zákona č. 250/2021 Sb. a nařízení vlády č. 194/2022 Sb. Před každým zásahem odpojte zařízení od napětí a ověřte beznapěťový stav. Postupujte podle návodu výrobce a ČSN 33 2000.
