DCK – Rozvaděčová skříň ER2/NN-7/DIN na stěnu, modulová, lišty TH35, IP44
- Kompletní specifikace
- Hodnocení 0
- Komentáře 0
- DCK – Rozvaděčová skříň ER2/NN-7/DIN na stěnu, modulová, lišty TH35, IP44Skladem více než > 5 ks4 299 Kč/ ks3 552,89 Kč bez DPH
Stav zboží: Nové.
Nový, nepoužitý výrobek v původním balení.
Záruka 24 měsíců.Jak posuzujeme stav zboží.

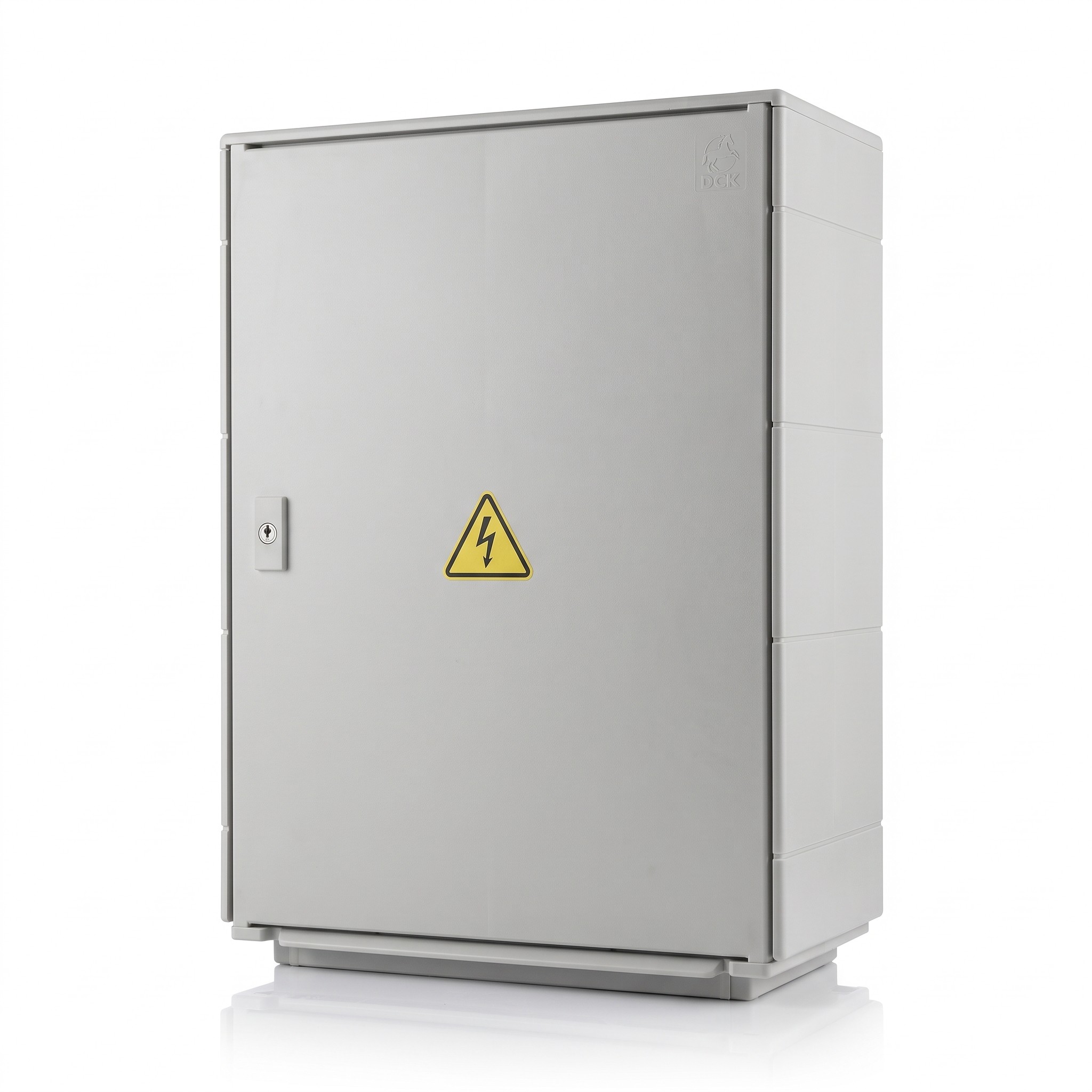

DCK ER2/NN-7/DIN – modulová rozvaděčová skříň na stěnu s lištami TH35, krytí IP44
DCK ER2/NN-7/DIN je modulová rozvaděčová skříň řady ER2 z termosetu SMC v provedení na stěnu, tedy bez pilíře. Dodává se bez přístrojů: v zadní části má tři řady lišt TH35-7,5 pro modulové přístroje 230/400 V a před nimi odnímatelný krycí štít s perforací. Dveře se zamykají trnovým klíčem 6 × 6 mm, krytí je IP44 (po otevření dveří IP20C) a mechanická odolnost IK10. Rozměry skříně jsou 470 × 615 × 250 mm (š × v × h).
Klíčové vlastnosti
- Provedení: N – osazení na stěnu; skříň nepotřebuje pilíř ani výklenek ve zdi.
- Vybavení: 3 řady lišt TH35-7,5 a odnímatelný krycí štít s perforací pro otvory přístrojů.
- Materiál: termoset SMC (polyester vyztužený skelnými vlákny) v odstínu RAL 7035, hořlavost HB40, V-0.
- Ochrana: krytí IP44, po otevření dveří IP20C, mechanická odolnost IK10, izolační napětí Ui 1000 V AC.
- Rozměry: 470 × 615 × 250 mm (š × v × h).
Kam se přístroj hodí
DCK určuje své rozvaděčové skříně pro průmyslové i domovní použití, venku i uvnitř. Modulová skříň s lištami TH35 poslouží pro podružný rozvaděč, do kterého se osadí přístroje na lištu, například jističe nebo proudové chrániče. Podle DCK ji smí obsluhovat laik, nebo nejméně osoba znalá – záleží na zvoleném uzavírání dveří a krytu.
Technické parametry a montáž
Skříň se připevňuje přímo na stěnu. Modulové přístroje se upevní na lišty TH35-7,5 v zadní části a v krycím štítu s perforací se vyříznou otvory podle osazených přístrojů. Podle typového klíče DCK znamená první N termoset, druhé N osazení na stěnu, 7 zamykání trnovým klíčem a DIN modulovou výbavu s lištami. Skříň odpovídá ČSN EN 62208 ed. 2. Na povrchu SMC se po letech na povětrnosti může objevit skelné vlákno; mechanickou pevnost to podle DCK nemění.
Specifikace
| Parametr | Hodnota |
|---|---|
| Výrobce | DCK Holoubkov Bohemia a.s. |
| Druh | modulová přístrojová skříň s lištami TH35 a krycím štítem |
| Typová řada | ER2 |
| Materiálové provedení | N – termoset |
| Materiál | SMC – polyester vyztužený skelnými vlákny |
| Konstrukční provedení | N – osazení na stěnu |
| Uzavírání dveří | 7 – trnový klíč 6 × 6 mm |
| Lišty | TH35-7,5 pro modulové přístroje 230/400 V |
| Počet řad lišt | 3 |
| Krycí štít | odnímatelný, s perforací pro otvory přístrojů |
| Stupeň krytí | IP44, po otevření dveří IP20C |
| Mechanická odolnost | IK10 |
| Jmenovité izolační napětí Ui | 1000 V AC |
| Hořlavost | HB40, V-0 (ČSN EN 60695-11-10) |
| Barva | RAL 7035 |
| Šířka | 470 mm |
| Výška (změřeno na kusu) | 615 mm |
| Hloubka | 250 mm |
| Rozměry š × v × h (výška změřena na kusu) | 470 × 615 × 250 mm |
| Norma | ČSN EN 62208 ed. 2 |
| Prostředí | venkovní i vnitřní |
| Použití | průmyslové i domovní aplikace |
| Obsluha | laik nebo osoba znalá podle druhu uzavírání dveří a krytu |
Časté dotazy
Je součástí pilíř?
Ne, jde o provedení N na stěnu bez pilíře.
Jaké přístroje se do skříně osazují?
Modulové přístroje 230/400 V na lišty TH35-7,5, které zakrývá odnímatelný krycí štít s perforací.
Jak se skříň zamyká?
Dveře se zamykají trnovým klíčem 6 × 6 mm.
Bezpečnostní upozornění
Výrobek je určen k zabudování do elektrického rozvodu. Montáž, připojení, údržbu i demontáž smí provádět pouze osoba s odbornou způsobilostí v elektrotechnice podle zákona č. 250/2021 Sb. a nařízení vlády č. 194/2022 Sb. Před každým zásahem odpojte zařízení od napětí a ověřte beznapěťový stav. Postupujte podle návodu výrobce a ČSN 33 2000.
