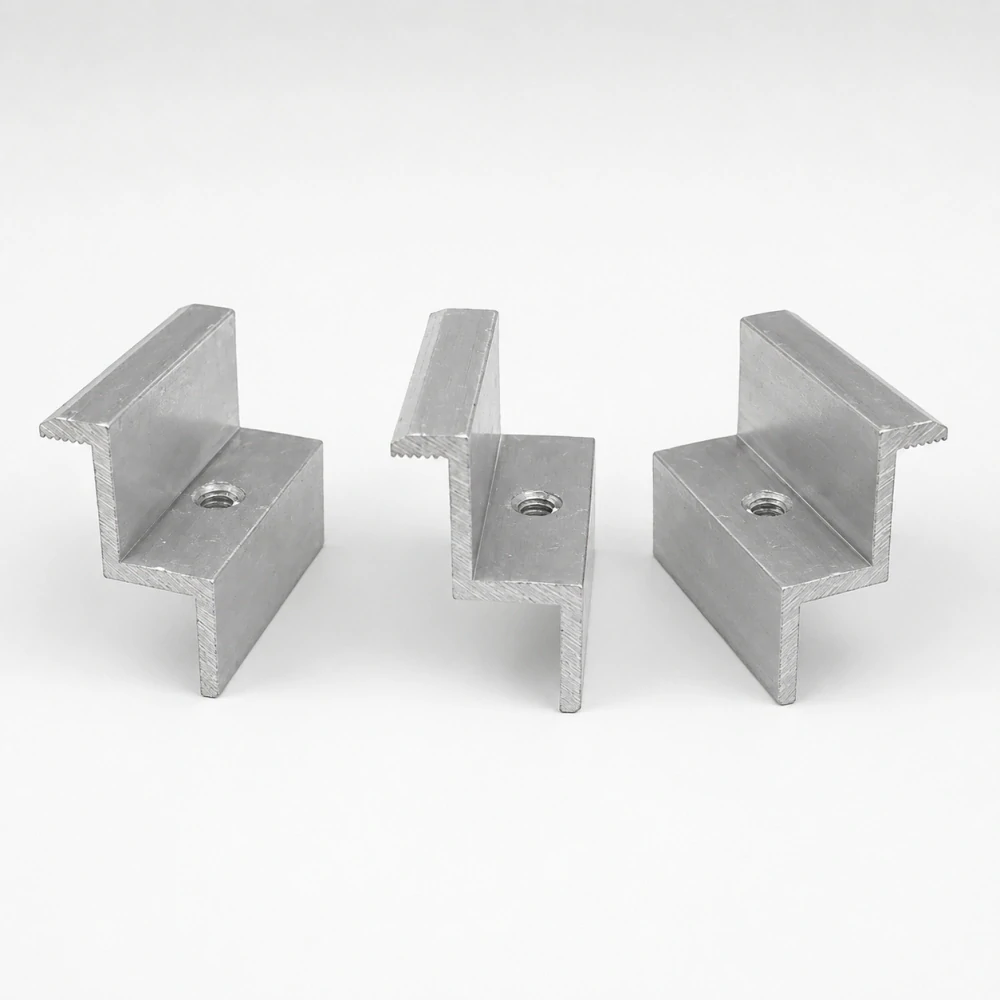

FVE úchyt krajní "Z" Z-40 40mm pro fotovoltaický panel, stříbrný

Krajní Z úchyt FVE 40 mm je určen pro upevnění okrajového fotovoltaického panelu s výškou rámu 40 mm k hliníkové montážní konstrukci. Úchyt je vyroben z hliníku a dodává se ve stříbrném provedení, které přirozeně ladí s běžnými FVE montážními profily.

Délka úchytu je 50 mm a montážní otvor má průměr 9 mm. Pro montáž panelu o výšce rámu 40 mm se u běžného FVE profilu 40 × 40 mm obvykle používá imbusový šroub M8 o délce 30 mm společně se čtvercovou maticí.

Krajní úchyt se používá na vnějších stranách řady solárních panelů. Před objednáním doporučujeme ověřit výšku rámu fotovoltaického panelu, typ montážního profilu, rozměr drážky a potřebnou délku šroubu.

Technické parametry

Orientační délky šroubů pro FVE AL profily 40 × 40 mm

Uvedené délky platí pro profily upevňované zespodu šroubem M10 se šestihrannou hlavou a pro horní uchycení panelů pomocí imbusového šroubu M8 a čtvercové matice. U jiných typů profilů je nutné ověřit kompatibilitu podle hloubky drážky a požadované délky šroubu.

Nejčastější otázky

Pro jaký fotovoltaický panel je úchyt vhodný?

Úchyt je určen pro fotovoltaické a solární panely s výškou rámu 40 mm.

Jaký šroub se používá pro montáž?

Pro panel s rámem 40 mm se u běžného FVE profilu 40 × 40 mm obvykle používá imbusový šroub M8 × 30 mm a odpovídající čtvercová matice.

Je úchyt vhodný pro každý montážní profil?

Kompatibilita závisí na tvaru a hloubce drážky konkrétního profilu. U jiných profilů než uvedeného typu doporučujeme před montáží ověřit rozměry šroubu, matice a drážky.
