ABB Swing – Zásuvka 5512G-C02249 H1, hnědá
- Kompletní specifikace
- Hodnocení 0
- Komentáře 0
- Související zboží6
- ABB Swing – Zásuvka 5512G-C02249 H1, hnědáSkladem poslední 2 ks80 Kč/ ks66,12 Kč bez DPH

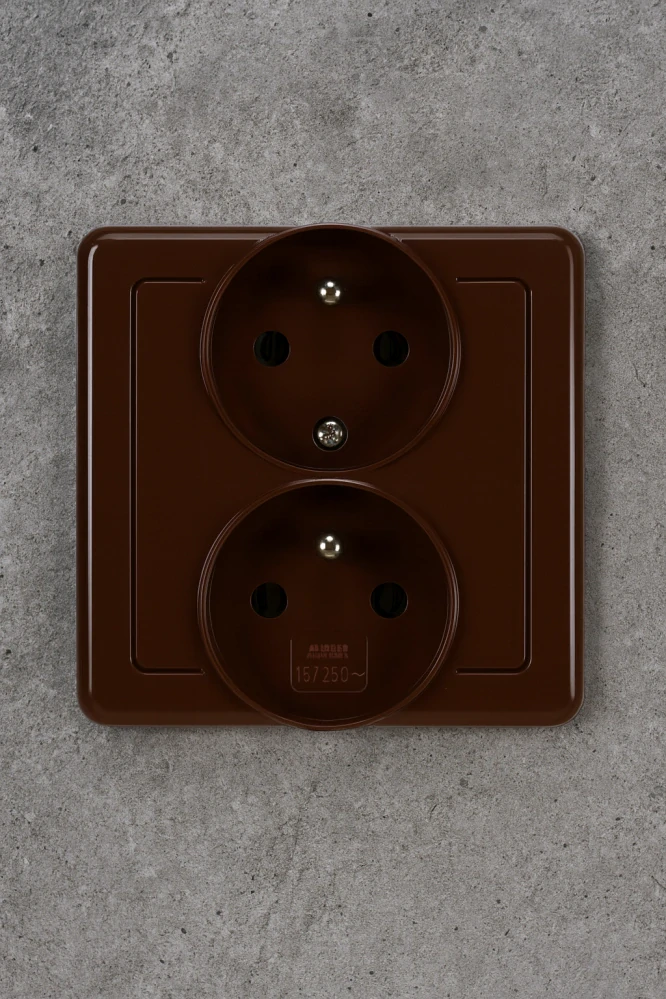

Dvojnásobná zásuvka ABB 5512G-C02249 H1 z designové řady Swing v odstínu hnědá. ABB ji v katalogu vede jako zásuvku kompletní dvojnásobnou, polozapuštěnou, s ochrannými kolíky a montáží pod omítku, se jmenovitým proudem 16 A a napětím 250 V.
Technické parametry
| Parametr | Hodnota |
|---|---|
| Typové označení | 5512G-C02249 H1 |
| EAN kód | 8595017277337 |
| Řada | Swing |
| Řazení | 2x(2P+PE) |
| Provedení | ochranný kolík |
| Ochranný kontakt | kulatý |
| Počet kulatých kontaktů | 2 |
| Počet fází | 1 |
| Potisk nebo označení | žádné |
| Typ připojení | šroubová svorka |
| Barva | hnědá |
| Zvláštní napájení | bez zvláštního napájení |
| Způsob montáže | pod omítku |
| Způsob upevnění | montáž šroubem |
| Materiál | plast |
| Jakost materiálu | termoplast |
| Ochrana povrchu | bez úpravy |
| Povrchová úprava | lesklá |
| Jmenovitý proud | 16 A |
| Jmenovité napětí | 250 V |
| Kmitočet | 50 Hz |
| Dosažitelné krytí IP | IP20 |
| Min. hloubka instalační krabice | 40 mm |
| Hmotnost | 0,088 kg |
| Rozměry | šířka 80,6 mm × výška 80,6 mm × hloubka 37 mm |
Použití a kompatibilita
Jde o kompletní polozapuštěnou dvojzásuvku designové řady Swing v řazení 2x(2P+PE), k jejímu osazení se samostatný kryt ani rámeček nekupuje. ABB u ní uvádí průchozí zapojení, vodiče se připojují do šroubových svorek. Přístroj lze montovat i do mělkých instalačních krabic, například LK 80R/1.
Montáž a rozměry
Zásuvka se montuje pod omítku a upevňuje se šroubem, minimální hloubka instalační krabice je 40 mm. Rozměry jsou šířka 80,6 mm × výška 80,6 mm × hloubka 37 mm.
Bezpečnostní upozornění
Výrobek je určen k zabudování do elektrického rozvodu. Montáž, připojení, údržbu i demontáž smí provádět pouze osoba s odbornou způsobilostí v elektrotechnice podle zákona č. 250/2021 Sb. a nařízení vlády č. 194/2022 Sb. Před každým zásahem odpojte zařízení od napětí a ověřte beznapěťový stav. Postupujte podle návodu výrobce a ČSN 33 2000.
