OEZ – Pojistkový držák OPVF10-2 10x38 2P 1000VDC, 36 x 83,5 x 62 mm
- Kompletní specifikace
- Hodnocení 0
- Komentáře 0
- OEZ – Pojistkový držák OPVF10-2 10x38 2P 1000VDC, 36 x 83,5 x 62 mmSkladem poslední 2 ks249 Kč/ ks205,79 Kč bez DPH

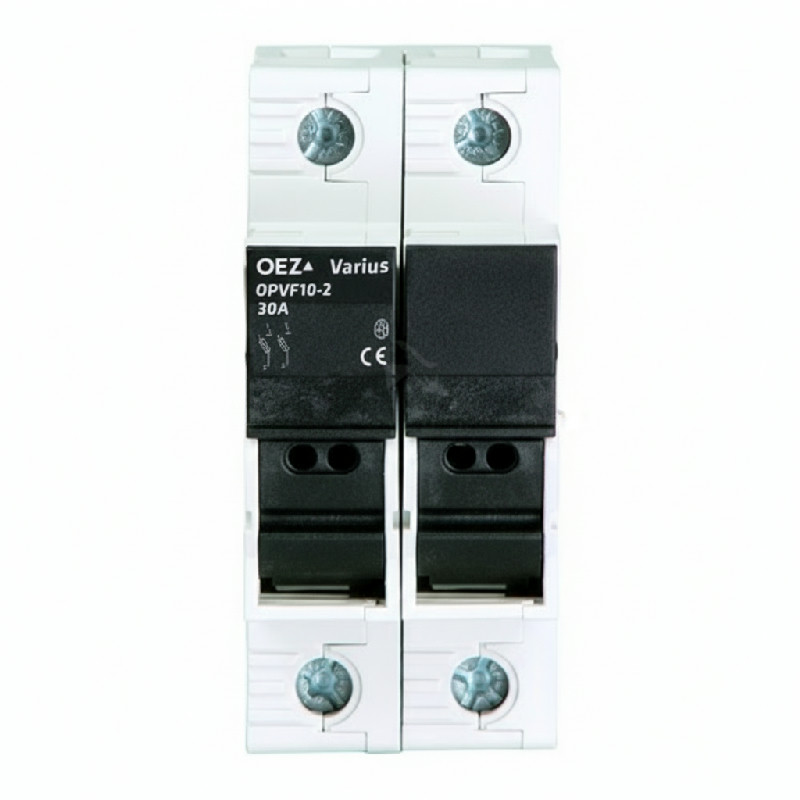

Pojistkový držák OEZ OPVF10-2 pro válcové pojistkové vložky velikosti 10x38 ve dvoupólovém provedení. Jmenovitý proud je 30 A, jmenovité napětí DC 1000 V, jmenovité impulzní výdržné napětí 8 kV, krytí IP20, objednací kód OEZ:41004.
Technické parametry
| Parametr | Hodnota |
|---|---|
| Jmenovitý proud | 30 A |
| Jmenovité napětí DC | 1000 V |
| Jmenovité impulzní výdržné napětí | 8 kV |
| Jmenovitý krátkodobý výdržný proud / AC 690 V / 1 s | 1,6 kA |
| Max. ztráty pojistkové vložky | 3 W |
| Současně spínaný N vodič | NE |
| Počet pólů | 2 |
| Velikost pojistkové vložky | 10x38 |
| Krytí | IP20 |
| Krytí zepředu, přístroj zabudován, víko zavřeno | IP20 |
| Rozměry (š × v × h) | 36 × 83,5 × 62 mm |
| Hmotnost | 0,1 kg |
| Připojovací průřez Cu (plný) | 0,75 až 25 mm² |
| Teplota okolí | -25 až 55 °C |
| Max. nadmořská výška | 2000 m |
| EAN | 8590125410041 |
| Objednací kód | OEZ:41004 |
Použití a kompatibilita
Držák je podle údaje výrobce určen pro válcové pojistkové vložky 10x38 pro jištění fotovoltaických systémů a má dvoupólové provedení. Jmenovité napětí uvádí OEZ jako DC 1000 V, zatímco jmenovitý krátkodobý výdržný proud 1,6 kA je vztažen k AC 690 V a době 1 s — jde o dva různé údaje, které nelze zaměňovat ani slučovat, a u dvoupólového provedení navíc OEZ neuvádí, zda se DC 1000 V vztahuje na jeden pól nebo na oba v sérii — podmínky zapojení si ověřte v dokumentaci výrobce.
Pojistkové vložky nejsou součástí dodávky a volí se podle jištěného obvodu. Nejvyšší dovolené ztráty osazené pojistkové vložky jsou 3 W.
Montáž
Krytí IP20 zepředu platí pro zabudovaný přístroj se zavřeným víkem, držák tedy patří do rozvaděče nebo rozvodnice. Připojovací svorky přijímají plný měděný vodič 0,75 až 25 mm². Rozsah provozních teplot je -25 až 55 °C, nejvyšší nadmořská výška 2000 m.
Bezpečnostní upozornění
Výrobek je určen k zabudování do elektrického rozvodu. Montáž, připojení, údržbu i demontáž smí provádět pouze osoba s odbornou způsobilostí v elektrotechnice podle zákona č. 250/2021 Sb. a nařízení vlády č. 194/2022 Sb. Před každým zásahem odpojte zařízení od napětí a ověřte beznapěťový stav. Postupujte podle návodu výrobce a ČSN 33 2000.
